INDIVIDUELL . KOMFORTABEL . EFFIZIENT
PROFILBOHRANLAGE PBA
Die RÖDER PROFILBOHRANLAGE PBA ist eine kompakte und mobile Bohranlage
für höchstmögliche Effizienz beim Bohren von Profilen.
Durch die Möglichkeit sehr lange Werkstücke einzuspannen und die Position der Bohrbilder exakt zu bestimmen, entfällt das zeitaufwändige Messen, das mit hohen Toleranzen behaftete Anreißen, das Körnen sowie das manuelle Positionieren.
Auflagetisch mit 3 Schraubstöcken
Bohraggregat mit manueller Einstellung der Bohrpositionen und mit manuellem bzw. automatischem Bohrvorschub
Digitale Positionsanzeige
Beidseitig ausziehbare Auflagerollen
Die Highlights
Das Werkstück wird auf der PROFILBOHRANLAGE PBA ganz einfach eingespannt
und die gewünschten Maßpunkte direkt angefahren und gebohrt, dabei sind die Schraubstöcke stufenlos über den gesamten Verfahrweg verstellbar.
Die Maße werden direkt an der digitalen Positionsanzeige abgelesen. Der Null-Punkt kann in jeder Position gesetzt werden. Dabei bleibt die Absolutwertanzeige erhalten und kann jederzeit abgefragt werden.
Anzeigegenauigkeit 0,1 mm.
Mit Hilfe der verstellbaren Anschlagpunkte können gleiche Werkstücke schnell und rationell gefertigt werden.
Mit den beidseitig angebrachten Auflagerollen kann die Auflage der Werkstücke einfach verlängert werden.
Durch das Schwenken des Getriebekopfes sind auch schräge Bohrungen möglich.
Ihre Vorteile
Einfache Bedienung
Geringe Einarbeitungszeit
Enorme Zeitersparnis
Mobile Einsatzmöglichkeit
Sehr hohe Wiederholgenauigkeit
Hervorragende Eignung für die Serienfertigung
Exakte Bohrungen in Rundrohren
Schonung der Werkstückoberfläche

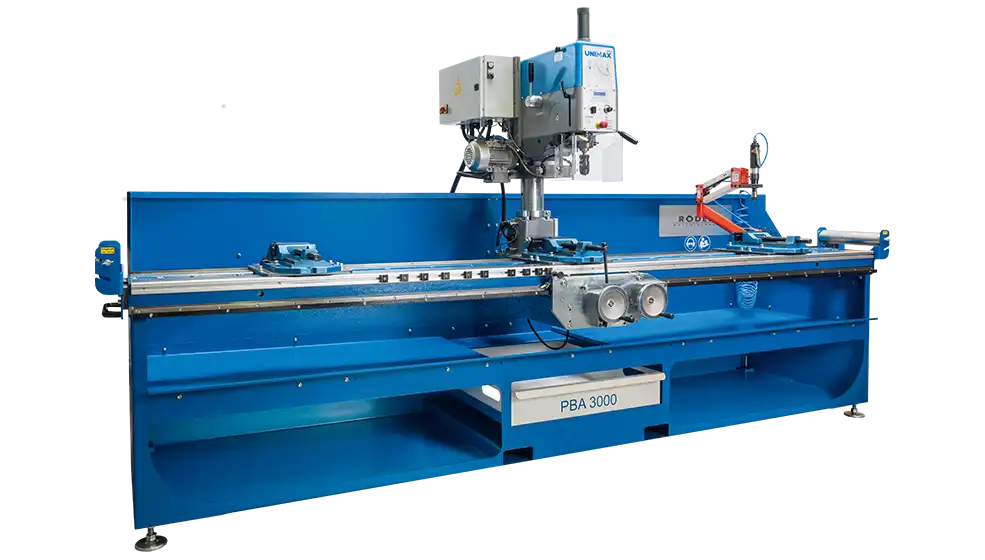

Profilbohranlage PBA 3000
Wir können noch mehr
Auf Wunsch konzipieren wir die PROFILBOHRANLAGEN PBA
nach den individuellen Anforderungen unserer Kunden.
So kann die Anlage z.B. auch mit einer NC-Steuerung ausgestattet werden, womit komplette Bohrbild-Programme erstellt, gespeichert und immer wieder abgerufen werden können. Die Steuerung ist dabei einfach und bedienerfreundlich, so dass die Einarbeitungszeit auf ein Minimum reduziert wird.
Die Länge der Anlage kann von Ihnen individuell bestimmt werden – ganz nach Ihren Bedürfnissen.
Unser Anspruch ist es, höchsten Qualitätsstandard zu bieten.
Um dieses Ziel zu erreichen, montieren wir alle Teile und Komponenten bei uns im Haus und unterziehen sie einer ständigen Qualitätskontrolle. Sprechen Sie mit uns über Ihre Vorstellungen und Wünsche. Wir arbeiten dann gemeinsam mit Ihnen die beste Lösung für Ihre spezifische Anwendung aus.
Profilbohranlage PBA mit NC-Positionssteuerung Profilbohranlage PBA 3000 Positionssteuerung
Das Zubehör
Schraubstock
Minimalmengenschmierung
Kühlmitteleinrichtung
Technische Daten
| PROFILBOHRANLAGE | PBA 3000 | PBA 6000 | ||
|---|---|---|---|---|
| Max. Verfahrweg x-Achse (A) | 3.000 | mm | 6.000 | mm |
| Max. Arbeitsbereich y-Achse (B) | 250 | mm | 250 | mm |
| Platzbedarf Gesamtlänge (C) | 6.000 | mm | 8.820 | mm |
| Platzbedarf Gesamtbreite (D) | 1.400 | mm | 1.400 | mm |
| Spannweite Schraubstock (E) | 220 | mm | 220 | mm |
| Anzahl Schraubstöcke Standard | 3 | Stk. | 3 | Stk. |
| Max. Werkstückgewicht | 500 | kg | 500 | kg |
| BOHRAGGREGAT | KNUTH TSB 35 | OPTIMILL MH 35V | MAXION UNIMAX 3 T AV | |||
|---|---|---|---|---|---|---|
| Durchgang min. (F) | 200 | mm | 70 | mm | 280 | mm |
| Durchgang max. (F) | 630 | mm | 480 | mm | 500 | mm |
| Spindelhub (G) | 170 | mm | 80 | mm | 125 | mm |
| Bohrleistung in Stahl S235JR | 30 | mm | 28 | mm | 26 | mm |
| Gewindeschneidleistung in Stahl S235JR | M 20 | M 10 | M 16 | |||
| Werkzeugaufnahme | MK 4 | BT 30 | MK 3 | |||
| Elektrischer Anschluss / Motor | 400/1,2 | V/kW | 400/1,5 | V/kW | 400/1,5 | V/kW |
| Drehzahlgetriebe | 12 | Stufen | 6 | Stufen | 2 | Stufen |
| Stufenlose Drehzahlverstellung | Nein | Ja | Ja | |||
| Drehzahlbereich bis max. | 3.030 | min-1 | 3.260 | min-1 | 3.200 | min-1 |
| Getriebekopf schwenkbar | Ja | Ja | Nein |
